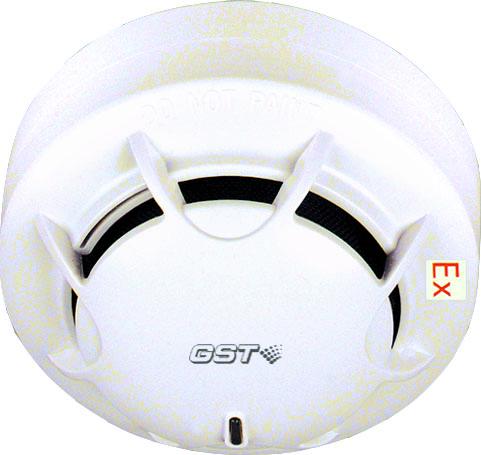

JTY-GF-GST9711型點型光電感煙火災探測器
文章來自：海灣消防設備 發布時間：2014-01-23 04:01:06
JTY-GF-GST9711型點型光電感煙火災探測器是我公司推出的*新產品。在保留JTY-GF-GST104型點型光電感煙火災探測器功能的基礎上，具有以下特點：
（1）專業造型設計，超薄型；
（2）超大指示燈指示，360度范圍可見；
（3）具有溢水孔設計，防止積水滲漏；
（4）迷宮設計獨特，抗灰塵污染性強；
（5）自診斷、自補償、自學習；
（6）迷宮為**產品，**號為：ZL03100624.8。
主要技術指標如下：
（1）工作電壓：DC16V～DC28V
（2）監視電流≤60µA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)
（3）報警電流≤30mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP32
（7）外形尺寸：
直徑：100mm，高：54.5mm(帶底座)
符合**標準GB 4715-2005《點型感煙火災探測器》。
產品已獲得：CCC認證、檢驗報告。
一、特點
是我公司推出的*新產品。在保留JTY-GF-GST104型點型光電感煙火災探測器功能的基礎上，具有以下特點：
專業造型設計，超薄型；
超大指示燈指示，360度范圍可見；
具有溢水孔設計，防止積水滲漏；
迷宮設計獨特，抗灰塵污染性強；
自診斷、自補償、自學習；
迷宮為**產品，**號為：ZL03100624.8。
二、主要技術指標
（1）工作電壓：DC16V～DC28V
（2）監視電流≤60µA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)
（3）報警電流≤30mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）JTY-GF-GST9711(船用)外殼防護等級：IP32
（7）JTY-GF-GST9711海灣點型光電感煙火災探測器外形尺寸：
直徑：100mm，高：54.5mm(帶底座)
三、保護面積
當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
四、結構特征、安裝與布線
外形結構及安裝方式同JTY-GM-GST9611型點型光電感煙火災探測器。

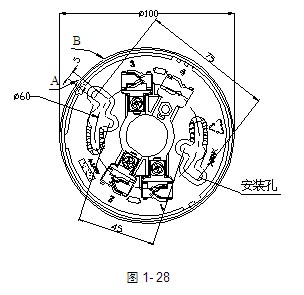

安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖1-28：
底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線，接線方法參見的圖1-35。
輸出回路終端接有GST-LD-8320A終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。
探測器與GST-LD-8319輸入模塊配合應用，系統構成及接線參照**章4.9節GST-LD-8319輸入模塊。
JTY-GF-GST9711(船用)海灣點型光電感煙火災探測器布線要求：采用截面積≥1.0mm2的阻燃RV或BVR線。
