海灣GST-LD-8304消防電話如何調試后才能接通消防電話？
文章來自：海灣消防設備 發布時間：2021-11-03 14:44:12
一般消防主機都有一些消防接口，消防主機連接消防電話，如何調試，才能啟動指令，接聽消防電話呢？
海灣GST-LD-8304消防電話接口（以下簡稱接口），主要用于將消防電話分機連入總線制消防電話系統。可直接與總線制電話分機連接，也可通過GST-LD-8312消防電話插孔與電話分機連接。當消防電話分機的話筒被提起，該部電話即被消防電話接口自動向消防電話系統請求接入，系統接受請求后，由火災報警控制器向該接口發出啟動命令，連入總線制消防電話系統；也可利用火災報警控制器直接啟動接口，實現對固定分機的呼叫。接口可安裝在水泵房，電梯機房等門口。
二、GST-LD-8304消防電話接口特點
接口與電話主機間線路發生短路、斷路或接口與電話插孔間線路斷路，接口向控制器發送故障信號；
地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、GST-LD-8304消防電話接口技術特性
1.工作電壓：總線電壓：總線24V允許范圍：16V～28V
2.電源電壓：DC24V允許范圍：DC20V～DC28V
3.工作電流：總線監視電流≤1mA總線啟動電流≤3mA 電源監視電流≤2mA電源啟動電流≤10mA
4.輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）
5.指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）
6.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
7.線制：a)與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
b)與消防電話二總線采用兩線連接，無極性，與消防電話分機采用四線連接
8.使用環境 溫度：-10℃～+55℃
9.相對濕度≤95%，不凝露
10.外形尺寸：86mm×86mm×43mm(帶底殼)
11.殼體材料和顏色：ABS，瓷白
12.重量：約142g(帶底殼)
13.安裝孔距：安裝孔距：60mm
14.執行標準：GB16806-2006
四、GST-LD-8304消防電話接口結構特征、安裝與布線

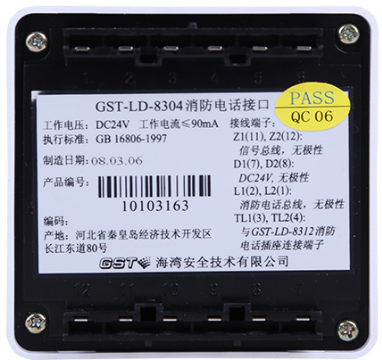

GST-LD-8304型消防電話接口的外形尺寸及結構與GST-LD-8319型輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖所示：
其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V電源，無極性
TL1、TL2：與GST-LD-8312連接的端子
L1、L2：消防電話總線，無極性
布線要求：Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
這個模塊更換后需要編碼嗎
更換是需要將新的編碼地址編碼到原來舊設備的地址碼的
問現場消防電話能打到中控室 不能接通 也不能通話現場這一直是撥號聲？
是新項目的話是不是調試沒有完成。運行中的系統，那就出故障了，先看8304模塊主機上有沒有故障信息
你們的電話模塊電話線是不是接tl1tl2
是的，我們有接線示意圖，另外產品后有接線端子說明。
海灣電話模塊tl1.tl2有電壓輸出，請問是正常情況么？
手報插孔電話連接完畢，請問在主機怎樣調試才能通話？
電話模塊定義好
電話模塊在區域控制器控制范圍內不能和主控制器聯動，也就是說當分機電話提起時，可以呼通主控制器的電話總機，但不能接通，通話
電話主機調試OK了嗎？電話模塊是否編碼定義正確。
問1個電話模塊*多可以接多少個手報電話插孔？
GST-LD-8304消防電話接口理論上是可以接100個電話插孔，但實際往往是沒有這么多的。
這個接口是不是插上消防電話分機就可以與總機通話了 還是必須在安裝一個消防電話插口
一個LD8304電話模塊帶一個固定式電話分機的。電話模塊需要定義的，電話主機需要調試，好了就可以通話了。
此接口與手報合用的時候，電話接口安裝在手報附近嗎？需要模塊箱嗎 如果有合適的模塊箱能否推薦一下。還是所有一個防火分區的模塊安裝在一個共同的位置
一個電話接口模塊可以帶多個手報電話插孔的。模塊箱在我們的網站有的，可以根據你模塊箱需要放置的模塊數量來選擇箱子大小。
